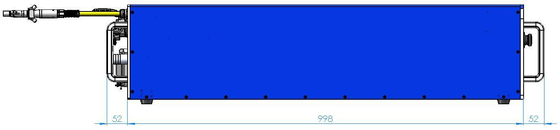

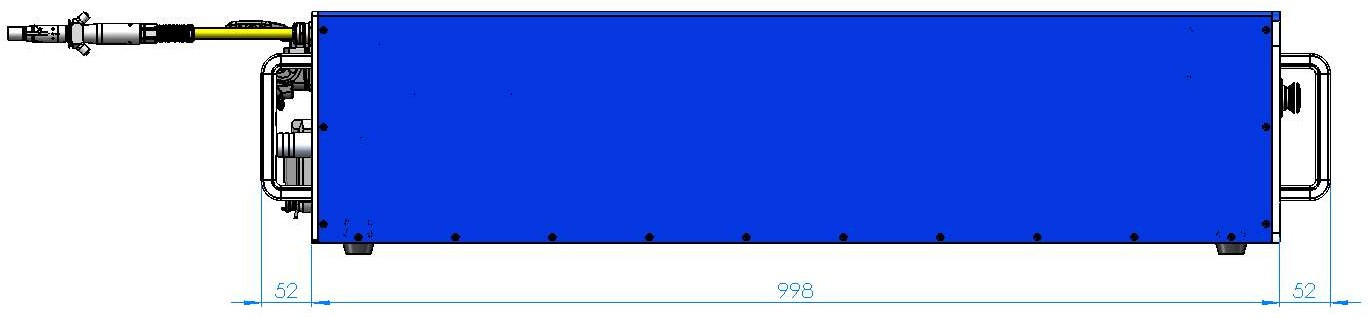

fuente de laser de la fibra del raycus 4000w

1,1 especificaciones

Las especificaciones se enumeran en la tabla siguiente

Especificaciones del cuadro 5

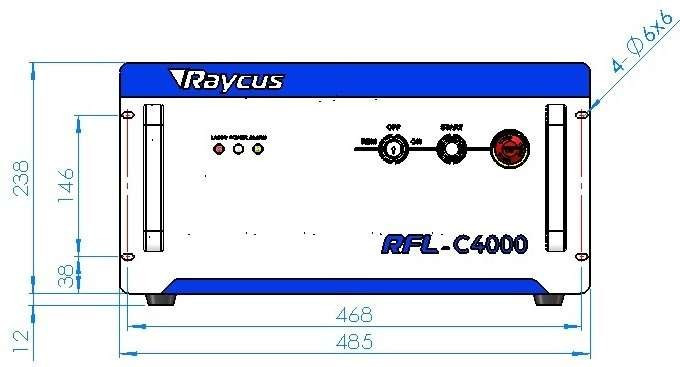

1. REM/OFF/ON: Interruptor dominante, el interruptor del sistema de control del laser. Inserte la llave; dando vuelta a la llave a la derecha a la posición de "ON" o a la izquierda a la fuerza de voluntad de la posición del ‘REM’ respecto al sistema de control del laser. Entonces el laser entrará en un modo de control dependiendo de su disposición anterior en el ‘CTRL-INTERFACE’. Usted puede referir al modo de control 4,9 para más detalles.

2. PODER: El poder del sistema de control, LIGERO, indica que es el sistema de control

encendido.

3. COMIENZO: El botón de encendido principal del laser, VERDE, cuando se aprieta este botón, el laser está listo para emitir el laser.

4. Laser: El indicador de emisión del laser, ROJO, ilumina cuando la emisión del laser está prendido.

5. ALARMA: El indicador de la alarma, AMARILLO, indica una condición de error.

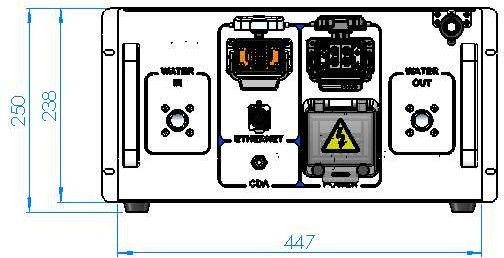

1. LA CA ENTRÓ: El zócalo para la entrada de la fuente de la fuente que se puede acoplar solamente con el enchufe en el cable eléctrico nosotros proporcionó.

2. PODER: Interruptor del aire para controlar la transferencia de la CA.

3. CTRL-INTERFACE: El interfaz de control, este interfaz es 24 conectores masculino de las agujas y es multifuncional. Los usuarios finales pueden fijar la señal de control del análogo del modo y de la entrada de control con el interfaz, así como consiguen la señal de la falta de ella.

4. AGUA: Conectores del tubo, la entrada y mercado para que agua de enfriamiento fluya adentro y vuelva. (Véase el cuadro 6 para el modelo del laser y el tamaño correspondiente del tubo de agua para los requisitos del sistema de enfriamiento)

5. ETHERNET: Interfaz de Ethernet. Puede proporcionar la información teledirigida y del almacenamiento de la alarma para el laser.

6. CDA: Entrada limpia del aire seco. El aire seco limpio es entrada aquí para prevenir la formación del rocío.

El uso de CDA:

Si el CDA es proporcionado por el cliente, debe ser refrescado y ser secado por el secador, después filtró por el filtro 5μm-particle y 0.3μm-particle, y el lubricador atomizado los 0.1μm. La temperatura de CDA debe estar en el rango de 5~40℃, y el punto de condensación más alto es 0℃ (se sugiere que la temperatura de CDA es 5℃ debajo de la temperatura del agua de enfriamiento). La presión de CDA está debajo de 0,1 MPa, el flujo es 10 LPM, y el diámetro externo del tubo acoplado con el conector es 6m m.

Si el módulo de filtro de CDA proporcionado por Raycus se utiliza, el CDA se debe también refrescar y secar por el secador, y la presión debe estar debajo de 0.8MPa, el diámetro externo del tubo acoplado con el conector es 6m m.

El CDA debe ser minuto de la entrada 30 antes del inicio del laser. Si la temperatura ambiente está debajo de 25℃ y la humedad está debajo del 50%, el CDA es innecesario.

1,1 conexión de poder

Requisitos de la conexión de poder del cuadro 7

1,2 definiciones de interfaz

4.4.1 definiciones de CTRL-INTERFACE

El CTRL-INTERFACE está para el control del laser, la designación y la definición está abajo:

Cuadro 8 CTRL-INTERFACE

Definiciones del cuadro 8 de 24 interfaces del Ctrl del perno
